產品明細：

ESB總線耦合器模塊是一個通信模塊，用于連接現場控制單元和節點單元
通過ESB總線的ESB總線。
該模塊可安裝在FIO現場控制單元(AFV30S, AFV30D, AFV40S, AFV40D, AFV10S，
AFV10D, AFF50S和AFF50D)。
通過在FIO現場控制單元中安裝兩個模塊，可以配置雙冗余ESB總線。
標準規格
功能:ESB總線接口功能
可連接節點數量:最多9個(*1)
傳輸速度:128mbps (I/O模塊數據傳輸)
傳輸距離:最大10米
電流消耗:0.5 A
重量:0.24 kg

這取決于FCS數據庫。
如果ESB總線是非冗余的，則需要在AFV30S、AFV30D、AFV30D的第7個槽位安裝ESB總線耦合器模塊。
AFV40S、AFV40D、AFV10S、AFV10D、AFF50S或AFF50D和8號槽位必須用假模塊覆蓋。
當ESB總線是雙冗余時，模塊需要安裝在第7和第8槽位。
使用SEM (Sequence of Events Manager)的要求
要為Vnet/IP使用SEM, EC401應該是樣式2或更高版本。(沒有風格。在組件標簽上顯示)
詳細信息請參見GS 33K30D10-50E《事件管理器SEM序列(適用于Vnet/IP和FIO)》，GS 33K30D20-50E
SEM序列事件管理器(用于vnet和FIO)。

安裝
SB401可安裝在以下機組中。
前io節點單元:ANB10D、ANB10S
底板:A2BE2D
< >安裝限制
要求安裝在b1 ~ b2槽位。
單機配置時，sb401必須安裝在b1槽位，虛擬機蓋(ADCV01)必須安裝在b1槽位
安裝在B2槽位。
通過安裝2個型號相同的模塊，實現雙冗余配置。
n ESB總線適配器
要將SB401連接到ESB總線，必須將ESB總線適配器(A2EE1A)連接到ESB總線連接器。選擇
根據esb總線配置使用的esb總線適配器。
在esb總線分支到下一個sb401的情況下，使用a2ee1a – n (esb總線連接器單元)。
在ESB總線終止的情況下，使用A2EE1A-T(帶有ESB總線終止器的連接器單元)。

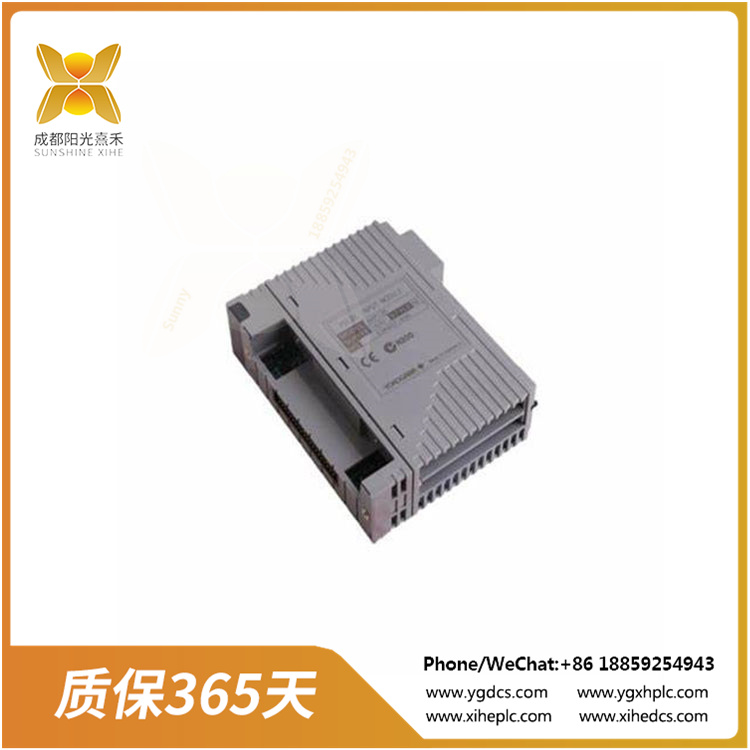

EC401-50

英語明細:

The ESB Bus Coupler Module is a communication module to connect the Field Control Unit and the Node Unit for
ESB Bus via the ESB bus.
This module can be installed in the Field Control Unit for FIO (AFV30S, AFV30D, AFV40S, AFV40D, AFV10S,
AFV10D, AFF50S and AFF50D).
By installing two modules in the Field Control Unit for FIO, dual-redundant ESB bus can be configured.
? STANDARD SPECIFICATIONS
Function: ESB bus interface function
Number of connectable nodes: Max. 9 units (*1)
Transmission speed: 128 Mbps (I/O module data transmission)
Transmission distance: Max. 10 m
Current consumption: 0.5 A
Weight: 0.24 kg

This varies depending on the FCS database.
If ESB bus is non- redundant, the ESB Bus Coupler Module needs to be installed in the 7th slot of AFV30S, AFV30D,
AFV40S, AFV40D, AFV10S, AFV10D, AFF50S or AFF50D and slot 8th must be covered by a dummy module.
And when ESB bus is dual-redundant, the modules need to be installed in both the 7th and 8th slots.
? REQUIREMENTS FOR USING SEM (Sequence of Events Manager)
To use SEM for Vnet/IP, EC401 should be style 2 or later. (Style No. is indicated on the component tag)
For details, refer to GS 33K30D10-50E SEM Sequence of Events Manager (for Vnet/IP and FIO), GS 33K30D20-50E
SEM Sequence of Events Manager (for V net and FIO).

INSTALLATION
SB401 can be installed in the following units.
FIO Node Unit: ANB10D, ANB10S
Base Plate: A2BE2D
<Installation Restrictions>
? SB401 must be installed in slots B1-B2.
? In the case of single configuration, SB401 must be installed in slot B1, and Dummy Cover (ADCV01) must be
installed in slot B2.
? Dual-redundant configuration is enabled by installing 2 identical modules with the same model code.
n ESB BUS ADAPTER
To connect SB401 to ESB Bus, ESB Bus Adapter (A2EE1A) must be connected to ESB Bus connector. Select the
ESB Bus Adapter to be used according to the ESB Bus configuration.
? In the case where ESB Bus is branched off to the next SB401, use A2EE1A-N (Connector unit for ESB Bus).
? In the case where ESB Bus is terminated, use A2EE1A-T (Connector unit with terminator for ESB Bus).
